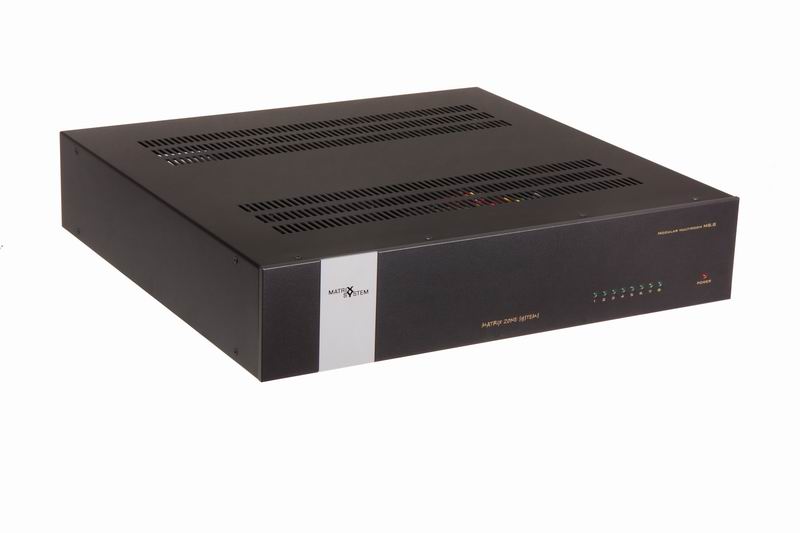

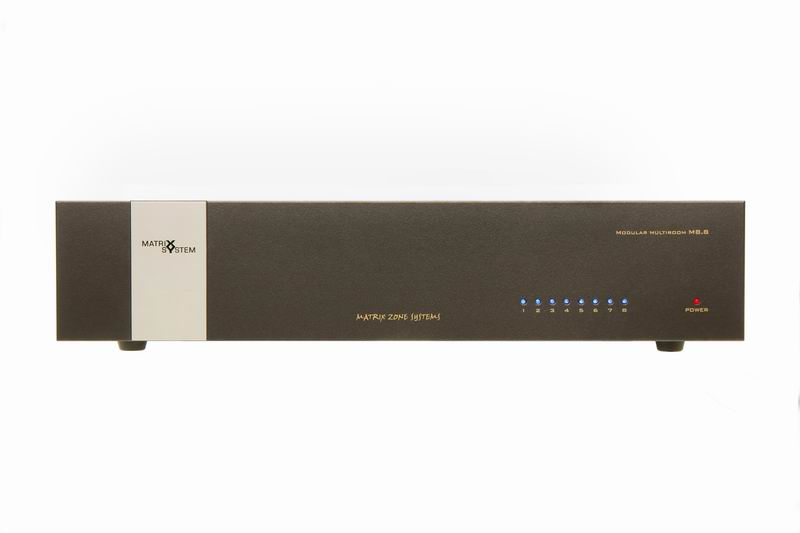

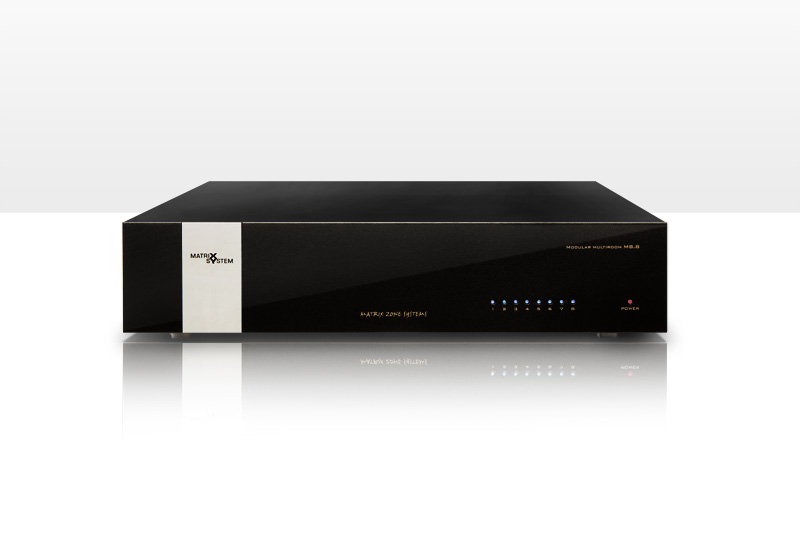

M 8.8/4AL
Riadiaca jednotka - 4 stereo zóny, SEAL.
|
Popis
Riadiaca jednotka komfortného ozvučovacieho systému typu MULTIROOM s dvomi zabudovanými modulmi M 4040AMP, ktoré obsahujú dvojice stereo zosilňovačov a DSP pre 4 zóny. Unikátny modulárny dizajn - Modular Design Construction, umožňuje vytvoriť systém s počtom výkonových zónových

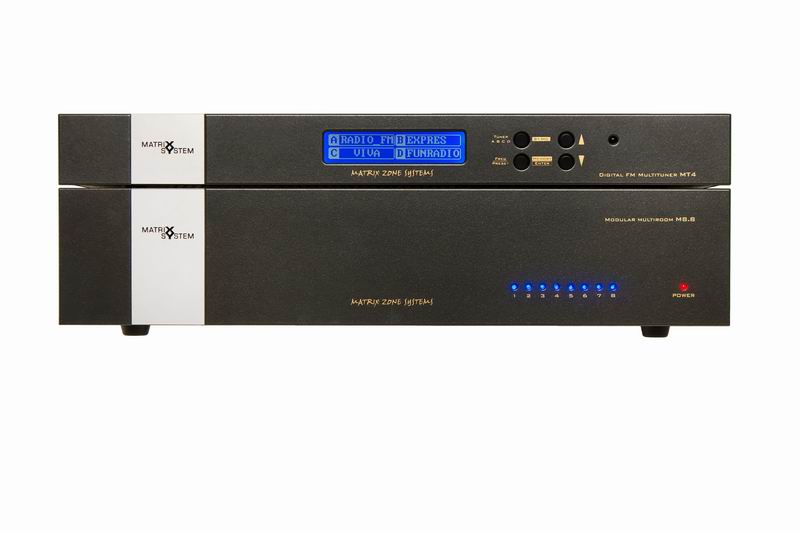

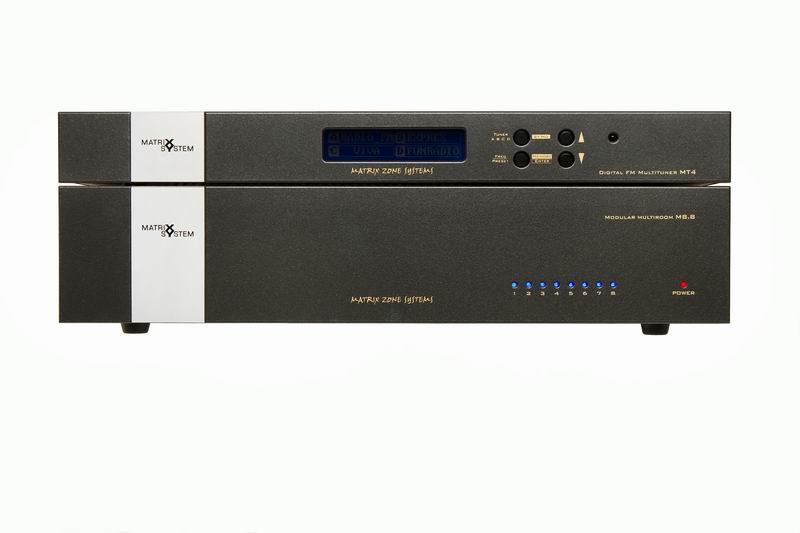

zosilňovačov podľa konkrétneho objektu jednoduchým zabudovaním príslušného počtu modulov M 4040AMP do základne M 8.8AL. Ovládanie je riešené voliteľnými nástennými ovládačmi, diaľkovými ovládačmi (infra), univerzálnymi ovládačmi Pronto (wifi), iPhone, iPad, počítačom cez web server, alebo systémom domácej automatizácie. Maximálnu konektivitu zabezpečujú sériové porty RS 232 a rozhranie ethernet. Možnosť doplnkového ozvučenia ďalších zón zaručuje prítomnosť tzv. aktívnej linky SEAL 4. Lokálny audio vstup v každej zóne zvyšuje atraktivitu hlavne pre využitie osobných prehrávačov (iPod). Priame dátové prepojenie s multitunerom MT 4L. Odporúčané sú reprosústavy vyššej kategórie s min. príkonom 40 W. Robustná kovová konštrukcia výšky 2U, možnosť zabudovať jednotku do stojanu typu rack 19".
Vlastnosti
-
8 stereo vstupov
-
4 stereo výstupy (pre 4 zóny)
-
Local Input v každej
zóne
-
ethernet 10/100
-
M-BUS zbernica (RS 485)
-
RS 232
-
IR OUTPUT programovateľné
-
PRONTO prostredie
-
iPhone, iPad aplikácie
-
WEB server
-
SEAL 4 Output 100W
Aplikácie
-
rodinné domy
-
hotely
-
penzióny
-
reštaurácie
-
kaviarne
|
Zóny
-
Modular Design Construction - do základne M 8.8AL sú zabudované 2 moduly zosilňovačov M4040AMP, t.j. pre 4 stereo zóny
-
podľa požiadavky možno doplniť na maximálne 4 moduly M 4040AMP (t.j. 8 stereo zosilňovačov)
-
každú zónu možno samostatne ovládať zvoleným ovládačom, počítačom, alebo nadradeným systémom domácej automatizácie
Vstupy a výstupy
-
8 stereo linkových vstupov
-
1 lokálny linkový audio zdroj v každej zóne (napr. iPhone, CD prehrávač, TV...)
-
vstupná citlivosť: 600 mV
-
2 - 8 stereo linkových výstupov riadených DSP procesorom - počet závisí od zvoleného počtu modulov výkonových
zosilňovačov M 4040AMP
-
4 stereo výkonové výstupy - v závislosti od zvoleného počtu M 4040AMP
-
výstup aktívnej linky SEAL 4, 100W (viď. SEAL)
Audio zosilňovače
-
Modular Design Construction - moduly zosilňovačov M 4040AMP možno vstavaťpodľa požiadavky v max. počte 4 do základne M 8.8AL
-
každý modul M 4040AMP obsahuje digitálny procesing a výkonové zosilňovače pre 2 stereo zóny
-
výkon pre 1 zónu: 2 x 40 W , 4 Ohmy
-
frekvenčný rozsah: 20 - 20.000 Hz
-
odstup signál šum: >72 dB
Reprosústavy
-
odporúčané sú reprosústavy vyššej kategórie skrinkového, zabudovaného, alebo podhľadového typu
-
min. príkon každej reprosústavy: 40 W/4 Ohmy
Ovládače
-
nástenné: MB 8, MS 8, MS DISP, MS IR
-
diaľkové infra: M IR
-
programovateľné (WiFi): Philips PRONTO a pod.
-
tablety WiFi: iPad aplikácia
-
mobilné telefóny WiFi: iPhone aplikácia a pod.
-
ovládače systému domácej automatizácie (ak je pripojená)
-
web server: PC, iPhone, iné
-
nástenné (SEAL): MS 4APN
-
diaľkové infra (SEAL): M IRS

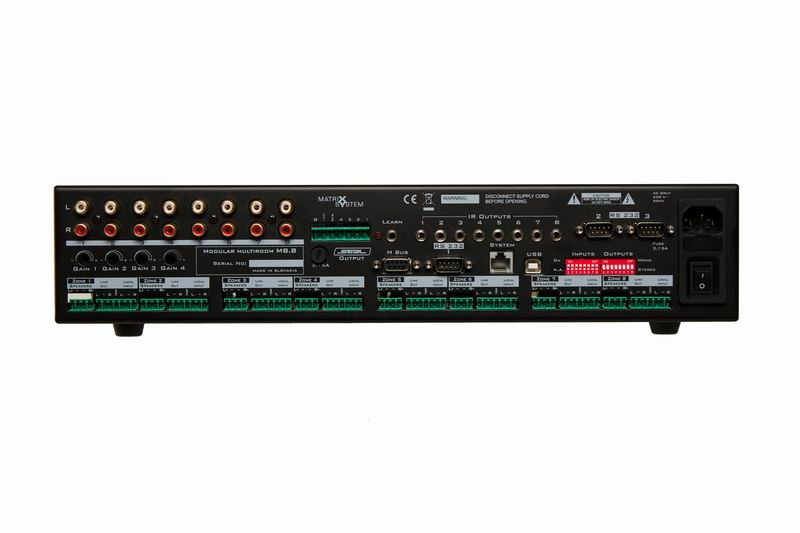

Ovládanie a konektivita
-
ethernet port, standard 10/100 Base TX, pevné pridelenie IP adresy (RJ 45)
-
3 sériové porty RS 232 (DB 9)
-
1 USB port
-
8 IR výstupov pre IR LED nalepovacie čidlá, individuálne programovateľné (mini jack)
-
1 M-Bus (rozhranie pre nástenné ovládače)
-
WEB server
Napájanie
Rozmery (mm)
-
430 x 95 x 410 (v x š x h)
Hmotnosť (kg)
Materiál a farba
-
čelný panel -
dural 4 mm, frézovaný, antracitová metalíza
-
skrinka - oceľový plech, čierna prášková farba
Ostatné
-
inicializačný a diagnostický software dodávaný na CD
-
ovládací software a prostredie pre Philips PRONTO
-
WEB server pre ovládanie prostredníctvom PC
Základná schéma MULTIROOM
|
 |
|
