M 8.8/2AL

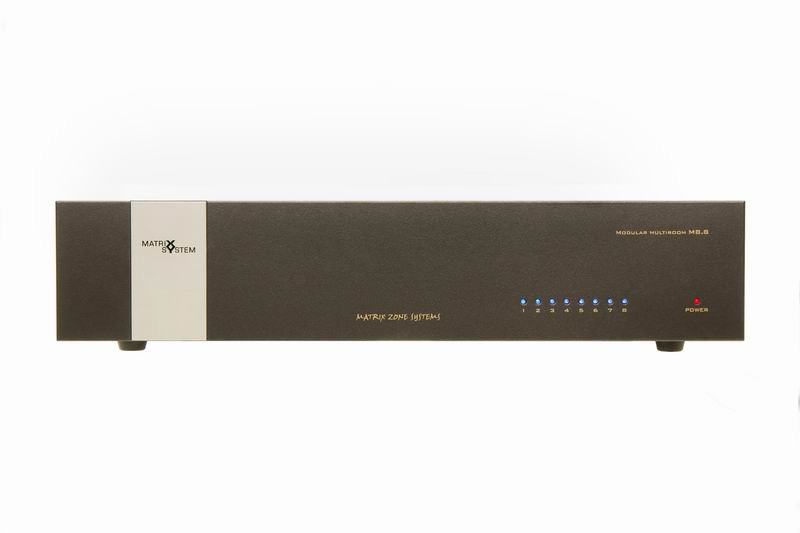

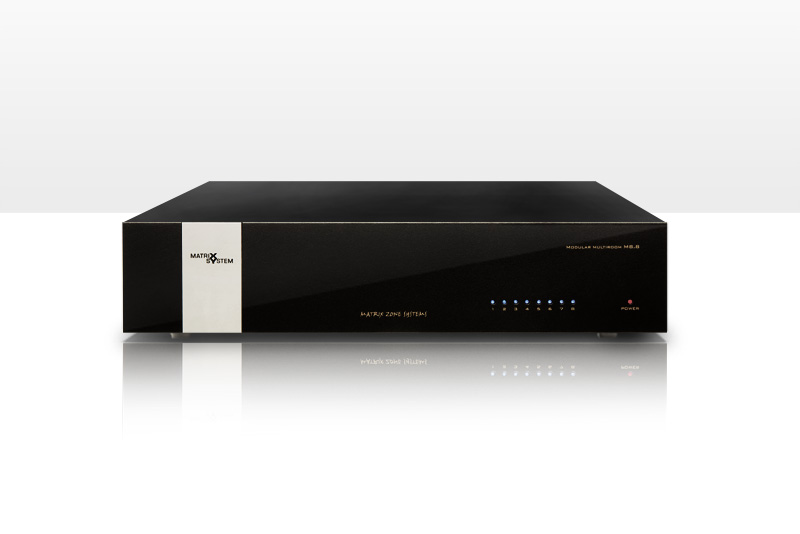

Riadiaca jednotka MULTIROOM - 2 stereo zóny, SEAL.

1img_m8.8a.jpg img_0003.jpg img_0048.jpg img_0052.jpg img_0053.jpg img_9745.jpg

mdc
 		ethernet

rs232
 		iphone

ipad
 		pronto

webserver
 		mbus

seal


Popis

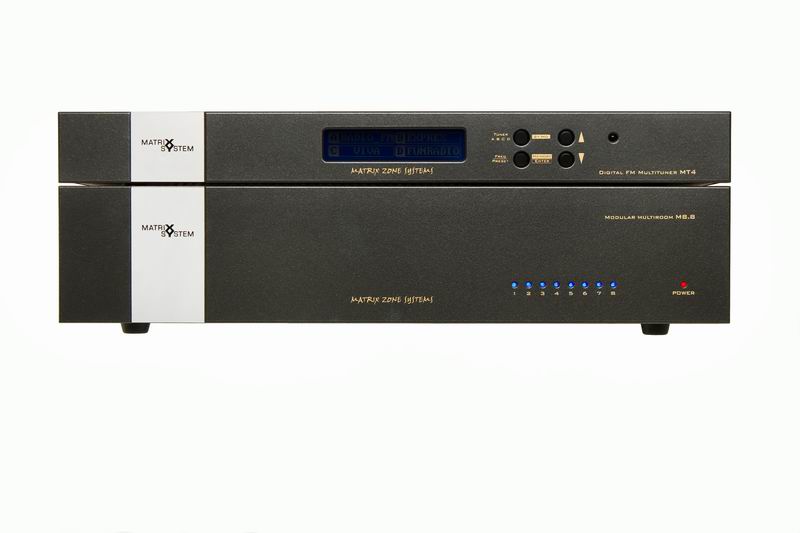

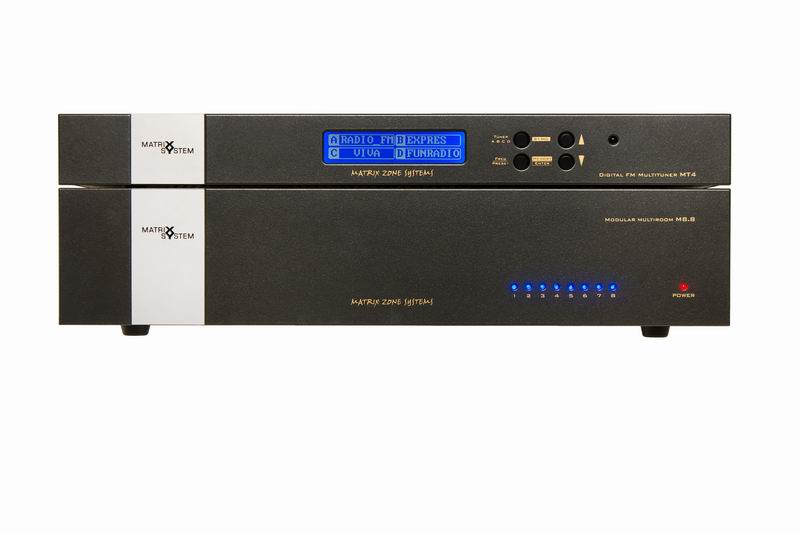

Riadiaca jednotka komfortného ozvučovacieho systému typu MULTIROOM so zabudovaným modulom M 4040AMP, ktorý obsahuje dvojicu stereo zosilňovačov a DSP pre 2 zóny. Unikátny modulárny dizajn - Modular Design Construction, umožňuje vytvoriť systém s počtom výkonových zónových zosilňovačov podľa konkrétneho objektu jednoduchým zabudovaním príslušného počtu modulov M 4040AMP do základne M 8.8AL. Ovládanie je riešené voliteľnými nástennými ovládačmi, diaľkovými ovládačmi (infra), univerzálnymi ovládačmi Pronto (wifi), iPhone, iPad, počítačom cez web server, alebo systémom domácej automatizácie. Maximálnu konektivitu zabezpečujú sériové porty RS 232 a rozhranie ethernet. Možnosť doplnkového ozvučenia ďalších zón zaručuje prítomnosť tzv. aktívnej linky SEAL 4. Lokálny audio vstup v každej zóne zvyšuje atraktivitu hlavne pre využitie osobných prehrávačov (iPod). Priame dátové prepojenie s multitunerom MT 4L. Odporúčané sú reprosústavy vyššej kategórie s min. príkonom 40 W. Robustná kovová konštrukcia výšky 2U, možnosť zabudovať jednotku do stojanu typu rack 19".

Vlastnosti

  • 8 stereo vstupov
  • 2 stereo výstupy (pre 2 zóny)
  • Local Input v každej zóne
  • ethernet 10/100
  • M-BUS zbernica (RS 485)
  • RS 232
  • IR OUTPUT programovateľné
  • PRONTO prostredie
  • iPhone, iPad aplikácie
  • WEB server
  • SEAL 4 Output 100W

Aplikácie

  • rodinné domy
  • hotely
  • penzióny
  • reštaurácie
  • kaviarne



Zóny

  • Modular Design Construction - do základne M 8.8AL je zabudovaný 1 modul zosilňovačov M4040AMP, t.j. pre 2 stereo zóny
  • možno doplniť na maximálne 4 moduly M 4040AMP (t.j. 8 stereo zosilňovačov), aj dodatočne
  • každú zónu možno samostatne ovládať zvoleným ovládačom, počítačom, alebo nadradeným systémom domácej automatizácie

Vstupy a výstupy

  • 8 stereo linkových vstupov
  • 1 lokálny linkový audio zdroj v každej zóne (napr. iPhone, CD prehrávač, TV...)
  • vstupná citlivosť: 600 mV
  • 2 - 8 stereo linkových výstupov riadených DSP procesorom  - počet závisí od zvoleného počtu modulov výkonových zosilňovačov M 4040AMP
  • 2 stereo výkonové výstupy - v závislosti od zvoleného počtu M 4040AMP
  • výstup aktívnej linky SEAL 4, 100W (viď. SEAL)

Audio zosilňovače

  • Modular Design Construction - moduly zosilňovačov M 4040AMP možno vstavať podľa požiadavky v max. počte 4 do základne M 8.8AL
  • každý modul M 4040AMP obsahuje digitálny procesing a výkonové zosilňovače pre 2 stereo zóny
  • výkon pre 1 zónu: 2 x 40 W , 4 Ohmy
  • frekvenčný rozsah: 20 - 20.000 Hz
  • odstup signál šum: >72 dB

Reprosústavy

  • odporúčané sú reprosústavy vyššej kategórie skrinkového, zabudovaného, alebo podhľadového typu
  • min. príkon každej reprosústavy: 40 W/4 Ohmy

Ovládače

  • nástenné: MB 8, MS 8, MS DISP, MS IR
  • diaľkové infra: M IR
  • programovateľné ( WiFi): Philips PRONTO a pod.
  • tablety WiFi:  iPad aplikácia
  • mobilné telefóny WiFi: iPhone aplikácia a pod.
  • ovládače systému domácej automatizácie (ak je pripojená)
  • web server: PC, iPhone, iné
  • nástenné (SEAL): MS 4APN
  • diaľkové infra (SEAL): M IRS

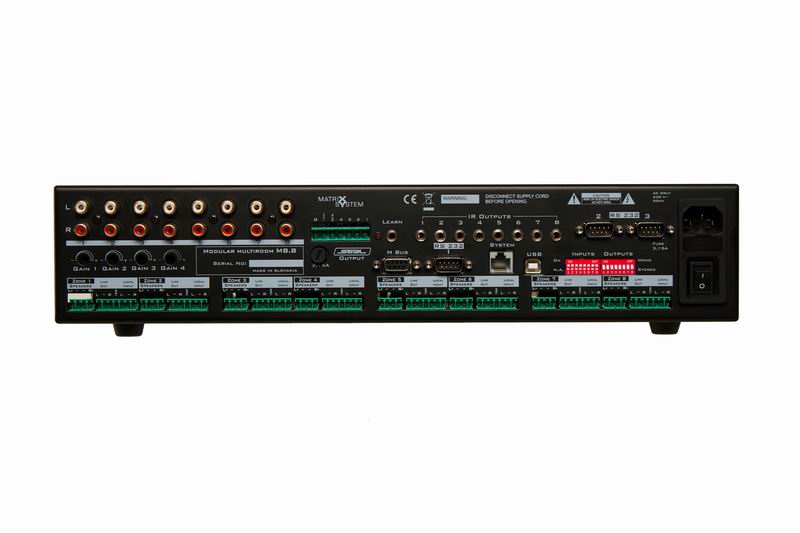

Ovládanie a konektivita

  • ethernet port, standard 10/100 Base TX, pevné pridelenie IP adresy (RJ 45)
  • 3 sériové porty RS 232 (DB 9)
  • 1 USB port
  • 8 IR výstupov pre IR LED nalepovacie čidlá, individuálne programovateľné (mini jack)
  • 1 M-Bus ( rozhranie pre nástenné ovládače)
  • WEB server

Napájanie

  • ~ 230 V, 50 Hz

Rozmery (mm)

  • 430 x 95 x 410     (v x š x h)

Hmotnosť (kg)

  • 12,3

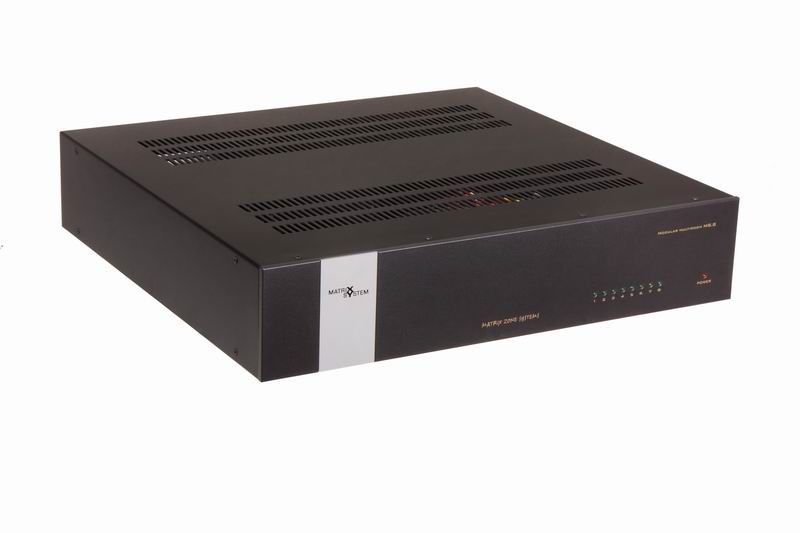

Materiál a farba

  • čelný panel - dural 4 mm, frézovaný, antracitová metalíza
  • skrinka - oceľový plech, čierna prášková farba

Ostatné

  • inicializačný a diagnostický software dodávaný na CD
  • ovládací software a prostredie pre Philips PRONTO
  • WEB server pre ovládanie prostredníctvom PC
